	Hallo!
	Zeichnungsdokument erzeugen und speichern
	Daten sichten und Maßstab festlegen
	Seite formatieren und Balken provisorisch herstellen
	Balken mit maßstabsgetreuen Längen versehen
	Rasterlinien erzeugen
	Etiketten für die Kanalnamen erzeugen und exakt ausrichten
	Etiketten für die Kanallängen anfertigen und exakt positionieren
	Diagrammtitel und Diagrammhintergrund herstellen

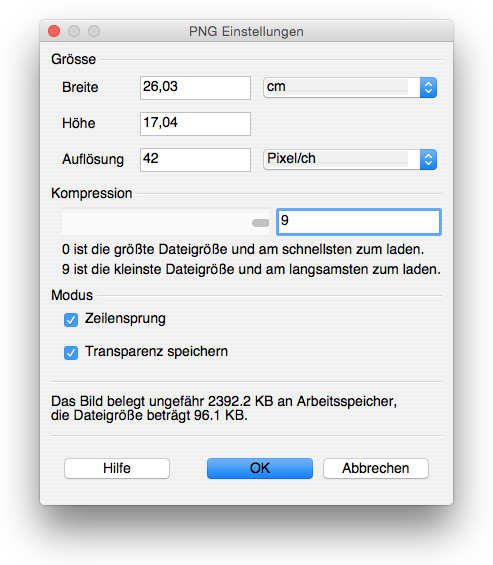

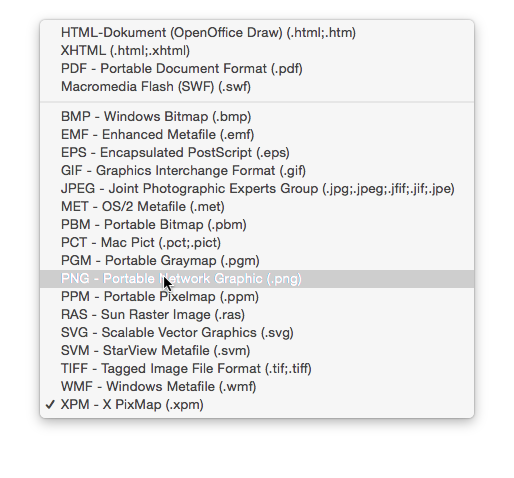

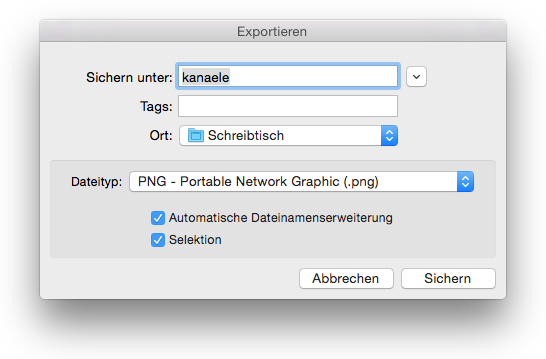

	Grafikdatei exportieren und probeweise benutzen
	Arbeit abschließen

	Hallo!

Ein Bild sagt meistens mehr als 1000 Worte. Aus diesem Grund sind wir immer bestrebt, eine Aussage, die in einer Datenmenge enthalten ist, grafisch zu illustrieren. Wir verwenden dazu

• Piktogramme (Werte werden durch Bilder repräsentiert)
• Balkendiagramme (Werte werden durch die Länge von Rechtecken dargestellt)
• Säulendiagramme (Werte werden durch die Höhe von Rechtecken illustriert)
• Kreisdiagramme (Anteile werden durch Kreissektoren symbolisiert)
• Graphen (Wertepaare werden durch Punkte wiedergegeben)
• usw.

OpenOffice ist ein bestens geeignetes Werkzeug, um solche grafischen Darstellungen herzustellen. Wir werden dir in später folgenden Bausteinen zeigen, wie mit dem Modul OpenOffice Calc Zahlenwerte automatisch in Diagramme umgesetzt werden können.

Für das Verständnis einer solchen Automatik ist es aber günstig, wenn du in der Lage bist, Diagramme auch „manuell“ („mit der Hand“; manus (lateinisch): die Hand) herzustellen. Und das geht wiederum mit OpenOffice Draw in wunderbarere Weise.

Im Baustein «BuJuSpi» hast du schon ein Piktogramm angefertigt. In diesem Baustein geht es um die Herstellung eines Balkendiagramms. Es soll die Längen von fünf wichtigen Kanälen in Deutschland grafisch wiedergeben.

Übrigens, mit dem Wort „Kanal“ (canalis (lateinisch): die Rinne) werden auch natürliche Gewässer bezeichnet, wie das Beispiel „Ärmelkanal“ zeigt. In der Regel verbinden wir aber „von Menschen künstlich angelegte Wasserstraßen“ gedanklich mit diesem Begriff.

Du wirst in diesem Baustein nicht so viel Neues lernen, wie in den beiden vorangegangenen, die du mit OpenOffice Draw bearbeitet hast. Dieser Baustein dient vor allem zur Festigung deiner Kenntnisse und Fertigkeiten.

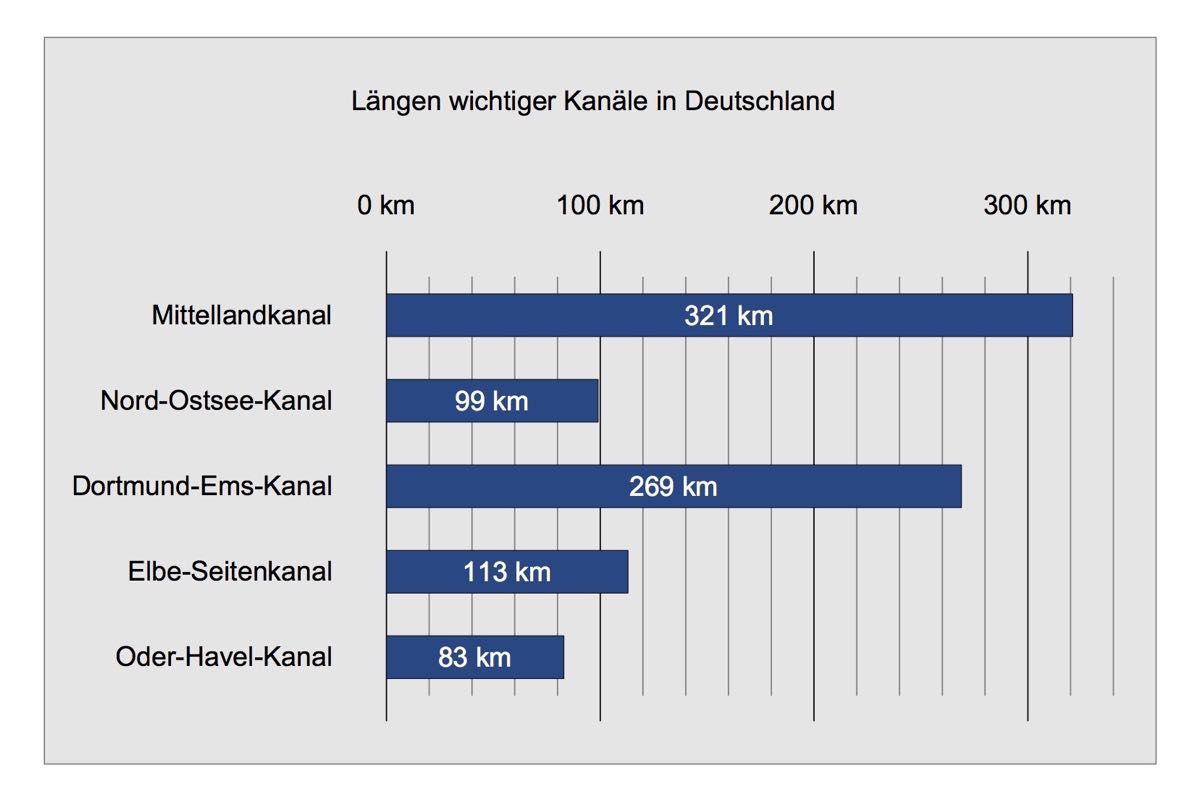

Und das ist das Arbeitsziel dieses Bausteins:



Los geht's!

	Zeichnungsdokument erzeugen und speichern

Zunächst wirst du ein leeres Zeichnungsdokument für deine Grafik anlegen.

• Starte OpenOffice.

OpenOffice zeigt dir sein Startcenter.

• Klicke im Startcenter auf die Schaltfläche «Zeichnung» (siehe rechts).

Nun zeigt dir OpenOffice anstelle des Startcenters ein leeres Zeichnungsdokument. Die Titelleiste weist den Namen „Unbenannt1“ aus; damit wird dir verdeutlicht, dass dieses Dokument nicht gesichert ist.

• Arrangiere das Browser-Fenster und das OpenOffice-Fenster so, dass du mit Hilfe von Mausklicks zwischen den Fenstern hin und her schalten kannst.
• Sorge abschließend mit einem Mausklick dafür, dass das OpenOffice-Fenster das aktive Fenster im Vordergrund ist.
• Speichere das leere Zeichnungsdokument.
  • Mac-Befehl: Datei : Speichern unter ... ⌘⇧S
  • Windows-Befehl: Datei : Speichern Strg+Umschalt+S
    • Wähle im Speicherdialog als Speicherort den Schreibtisch aus.
    • Gib im Speicherdialog „kanaele“ als Dateinamen für das Dokument ein.
    • Schließe den Speicherdialog mit einem Klick auf den Knopf «Sichern» (Mac) beziehungsweise «Speichern» (Windows).

	Daten sichten und Maßstab festlegen

Der wichtigste Schritt bei der Anlage eines Balken- oder Säulendiagramms ist die Wahl des richtigen Maßstabs. Zur Vorbereitung der Wahl des Maßstabs musst du dir die Werte anschauen, die du darstellen möchtest, und zu ihnen folgende Fragen beantworten:

• Was ist der kleinste Wert?
• Was ist der größte Wert?
• Handelt es sich bei diesen beiden Werten um „Ausreißer“ oder normale Werte?

Von einem Ausreißer würde man sprechen, wenn er sich als einzelner Wert von den übrigen in der Größenordnung kolossal unterscheidet. Erkennst du in den beiden folgenden Zahlenreihen jeweils den Ausreißer?

• 17 m, 58 m, 9 m, 81 m, 42m, 7 cm, 106 m
• 28 kg, 33 kg, 12 kg, 8 t, 44 kg, 19 kg

Es ist immer schwierig, Ausreißer in einem Diagramm angemessen darzustellen, ohne dabei die Unterschiede bei den übrigen Werten zu verwischen. Von diesem Problem haben wir dich hier verschont: Bei den Kanallängen gibt es keinen Ausreißer. Die größte Zahl, die wir darstellen müssen, ist 321, die kleinste ist 83.


Wenn wir für die A4-Seite das Querformat wählen und auf beiden Seiten einen Rand von 1,00 cm abziehen, dann stehen uns für die Balkenlängen maximal  29,70 cm - 2 · 1,00 cm = 27,70 cm zur Verfügung.

Damit ist bereits klar, dass wir als Maßstab nicht 1 cm (Zeichnung) : 1 km (Wirklichkeit) wählen können, denn dann brauchten wir für den längsten Kanal 321 cm!

Auch der Maßstab 1 cm (Zeichnung) : 10 km (Wirklichkeit) ist noch zu groß, denn dann brauchten wir für den längsten Kanal 32,1 cm!

Andererseits ist der Maßstab 1 cm (Zeichnung) : 100 km (Wirklichkeit) zu klein, denn dann wäre der längste Kanal in der Zeichnung nur 3,21 cm lang!

Aber jetzt haben wir das Problem eingegrenzt, und eine Lösung liegt auf der Hand: Mit dem Maßstab 5 cm (Zeichnung) : 100 km (Wirklichkeit) erhalten wir brauchbare Längen für die Zeichnung:

Maßstab	100 km	5 · 1,00 cm	5,00 cm
Umrechnung	1 km	5 · 0,01 cm	0,05 cm
Mittellandkanal	321 km	5 · 3,21 cm	16,05 cm
Nord-Ostsee-Kanal	99 km	5 · 0,99 cm	4,95 cm
Dortmund-Ems-Kanal	269 km	5 · 2,69 cm	13,45 cm
Elbe-Seitenkanal	113 km	5 · 1,13 cm	5,65 cm
Oder-Havel-Kanal	83 km	5 · 0,83 cm	4,15 cm

Die Kunst des maßstäblichen Rechnens ist ein wichtiges Thema im Mathematikunterricht in den Stufen 6 und 7. Es ist dir aber sicherlich auch ohne weiteren Mathematikunterricht klar, dass du den gewählten Maßstab auch mit 1 cm (Zeichnung) : 20 km (Wirklichkeit) beschreiben könntest.

Ein anderer ebenfalls recht brauchbarer Maßstab für unser Balkendiagramm ist 4 cm (Zeichnung) : 100 km (Wirklichkeit); dieser Maßstab könnte auch durch 1 cm (Zeichnung) : 25 km (Wirklichkeit) beschrieben werden. Würden wir diesen Maßstab wählen, würden die Balken etwas kürzer sein; denn nun müsstest du die wirklichen Längen nur mit 4 anstelle mit 5 multiplizieren und dann zwei Stellen mit dem Komma abtrennen.

	Seite formatieren und Balken provisorisch herstellen

Nach unseren Vorüberlegungen müssen wir zunächst das Seitenformat ändern. Das hast du im Baustein «BuJuSpi» schon einmal gemacht:

• Erteile den Menü-Befehl Format : Seite ....
• Aktiviere die Option «Querformat».
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Dann solltest du dafür sorgen, dass du die Seite im Maßstab 100% betrachten kannst.

• Erteile den Menü-Befehl Ansicht : Maßstab ....
• Aktiviere die Option «100 %».
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Im nächsten Schritt legen wir die fünf Balken für die fünf Kanäle provisorisch mit gleicher Länge an.

• Klicke einmal in die leere Zeichenfolie hinein, um OpenOffice mitzuteilen, dass du mit dieser Folie arbeiten möchtest.
• Aktiviere nun in der Symbolleiste «Zeichnen» das Werkzeug «Rechteck».
• Ziehe irgendwo auf der Folie ein Rechteck auf, das 5,00 cm breit und 1,00 cm hoch ist. Der Rasterfang hilft dir, diese Abmessungen exakt zu treffen.

Nach unseren Maßstabsüberlegungen, die wir im vorigen Abschnitt angestellt haben, stellt dieses Rechteck einen Kanal der Länge 100 km dar. Wenn wir noch vier Duplikate von diesem Rechteck herstellen, haben wir die fünf Kanäle bereits provisorisch angelegt.

Doch halt! Es ist immer klug, vor dem Duplizieren sich zu überlegen, welche gemeinsamen Formateigenschaften die Duplikate haben sollen. Denn dann muss man diese nicht mühsam nachträglich einstellen. Außerdem sollte man sich die Position des Originals und die Verschiebung zum ersten Duplikat genau überlegen.

• Nach dem Aufziehen befindet sich das Rechteck im Zustand «Aktiviert zur Größenänderung» (grüne Aktivpunkte); wähle in der Farbleiste die Füllfarbe «Diagramm 1».
• Mache das Rechteck mit einem Doppelklick aufnahmebereit (Einfügemarke erscheint).
• Gib dann die Inschrift „100 km“ ein.
• Markiere die Inschrift mit einem Doppelklick.
• Wähle in der Farbleiste die Schriftfarbe «Weiß».

Diesen ersten Kanalbalken, der nun die gewünschten Formateigenschaften besitzt, setzen wir gleich an die richtige Stelle:

• Klicke einmal (mit dem Auswahlpfeil) auf den Rand des Rechtecks, um es wieder in den Zustand «Aktiviert zur Größenänderung» (grüne Aktivpunkte) zu bringen.
• Wähle den Menübefehl Format : Position und Größe ... aus.
• Stelle dann folgende Werte ein:
  • «Position X» : «9,00 cm»
  • «Position Y» : «7,00 cm»
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Die weiteren vier Balken sollen jeweils 2,00 cm tiefer erscheinen:

• Wähle den Menübefehl Bearbeiten : Duplizieren ... aus.
• Es erscheint das bekannte Dialogfenster, das wir hier nicht noch einmal abbilden; stelle folgende Werte ein:
  • «Anzahl an Kopien» : «4»
  • «Verschiebung X» : «0,00 cm»
  • «Verschiebung Y» : «2,00 cm»
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Damit sind alle vier Balken provisorisch angelegt.

• Speichere die Änderungen, du an deinem Zeichnungsdokument vorgenommen hast:
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

Wir haben dir auf der rechten Seite eine Verknüpfung bereit gestellt, mit der du ein Dokument laden kannst, das den bisher erreichten Arbeitsstand enthält.

	Balken mit maßstabsgetreuen Längen versehen

Die korrekten Längen für das Diagramm haben wir ja im vorletzten Abschnitt bereits berechnet. Diese müssen wir nur noch verwenden!

• Aktiviere das oberste Rechteck, das den Mittellandkanal darstellen soll..
• Wähle den Menübefehl Format : Position und Größe ... aus.
• Verändere in dem erscheinenden Dialogfenster die «Breite» des Rechtecks: «16,05 cm».
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.
• Setze die Einfügemarke in die Inschrift des Rechtecks und ändere die Zahl „100“ auf die Zahl „321“ ab.
• Klicke einmal neben das Rechteck, um es zu deaktivieren.

Alles klar? Hast du den Prozess verstanden? Nun, dann sollte es für dich ein Kinderspiel sein, die übrigen vier Kanalbalken an die maßstäblichen Längen anzupassen.

• Speichere die Veränderungen, die du an deinem Zeichnungsdokument vorgenommen hast.
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

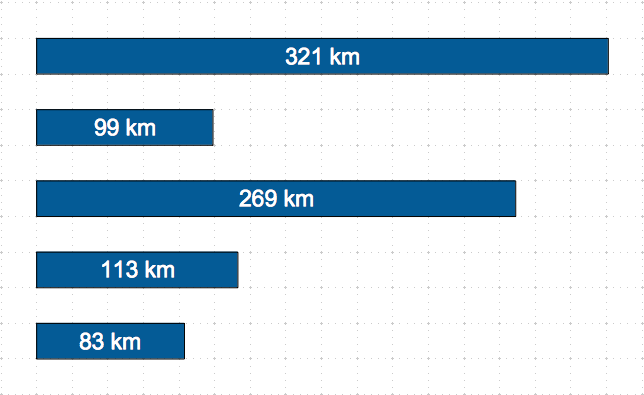

Auf der rechten Seite steht dir das bisher erreichte Zwischenergebnis zur Verfügung.

	Rasterlinien erzeugen

Die erste Rasterlinie, die „0 km-Linie“ soll die linken Kanten der Kanalbalken verbinden und oben und unten jeweils 1,00 cm herausragen. Sie hat damit eine Länge von 12,00 cm, stimmt's?

• Klicke einmal auf die freie Zeichenfolie.
• Aktiviere in der Symbolleiste «Zeichnen» das Werkzeug «Linie».
• Ziehe die beschriebene Linie auf.
• Wähle in der Symbolleiste «Linie und Füllung» die «Linienfarbe» «Schwarz» und die «Linienbreite» «0,03 cm».
• Klicke einmal auf die freie Zeichenfolie, um die aufgezogene Linie zu deaktivieren.

Ziehe auf die gleiche Weise die „20 km-Linie“ genau einen Zentimeter weiter rechts auf; diese Linie soll den obersten und untersten Balken jedoch nur um 4 mm überragen.

• Aktiviere in der Symbolleiste «Zeichnen» erneut das Werkzeug «Linie».
• Ziehe die beschriebene Linie auf.
• Wähle in der Symbolleiste «Linie und Füllung» dieses Mal die «Linienfarbe» «Grau 6» und wieder die «Linienbreite» «0,03 cm».
• Stelle von der (noch aktiven Linie) mit dem Befehl Bearbeiten : Duplizieren ... drei Duplikate her:
  • «Anzahl an Kopien» : «3»
  • «Verschiebung X» : «1,00 cm»
  • «Verschiebung Y» : «0,00 cm»

Von dieser Anordnung von nun fünf Rasterlinien (eine schwarze und vier kürzere graue) werden wir nun drei Duplikate herstellen.

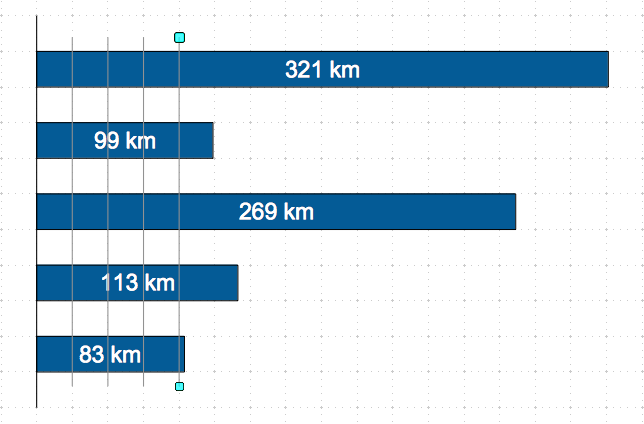

Wir zeigen dir hier, dass mit Hilfe der Umschalttaste auch eine Mehrfach-Auswahl elegant erweitert werden kann:

• Überzeuge dich davon, dass die fünfte Linie noch aktiv ist (Bild 1).
• Halte die Umschalttaste nieder.
• Ziehe bei gedrückter Umschalttaste einen Auswahlrahmen auf, der die vier noch nicht aktivierten Linien umfasst (Bild 2).
• Die Mehrfachauswahl wird mit einem Aktivierungsrechteck angezeigt; dupliziere diese Auswahl:
  • «Anzahl an Kopien» : «3»
  • «Verschiebung X» : «5,00 cm»
  • «Verschiebung Y» : «0,00 cm»
• Klicke einmal auf die freie Zeichenfolie, um das zuletzt erzeugte Duplikat zu deaktivieren.
• Lösche dann die beiden am weitesten rechts liegenden, überflüssigen Rasterlinien.
• Klicke einmal auf die freie Zeichenfolie, um das zuletzt erzeugte Duplikat zu deaktivieren.

Das Produkt hat noch einen Schönheitsfehler: Die Rasterlinien liegen über den Kanalbalken. Das liegt daran, dass wir die Rasterlinien später als die Kanalbalken erzeugt haben.

Wie du bereits im Baustein «Blume mit Käfer» gelernt hast, merkt sich OpenOffice stets die Reihenfolge, in der die Objekte erzeugt worden sind. Diese Objektreihenfolge lässt sich jedoch mit Hilfe der Auswahlpalette «Anordnung» ändern, die sich in der Symbolleiste «Zeichnen» direkt neben der Auswahlpalette «Ausrichtung» befindet.

• Wähle mit dem Umschalt-Klick-Verfahren (!) alle fünf Kanalbalken aus (Achte dabei darauf, dass du nicht auf die Rasterlinien klickst).
• Wähle in der Auswahlpalette «Anordnung» die Option «Ganz nach vorn» (Symbol oben links).
• Klicke einmal auf die freie Zeichenfolie, um alle Objekte zu deaktivieren.

Tipp: Die Optionen der Auswahlpalette «Anordnung» solltest du unbedingt anhand eines anderen Zeichnungsdokuments, das du nur für diesen Zweck erzeugst, ausprobieren! Am besten legst du dazu auf der Zeichenfolie drei verschiedenfarbige Ellipsen an, die sich gegenseitig überlappen.

• Speichere die vorgenommenen Änderungen.
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

Auch dieses Zwischenergebnis stellen wir dir zur Verfügung.

	Etiketten für die Kanalnamen erzeugen und exakt ausrichten

Links von den Kanal-Balken sollen die Kanal-Namen escheinen.

• Aktiviere in der Symbolleiste «Zeichnen» das Werkzeug «Text» (Blaues T).
• Klicke in den freien Bereich der Zeichenfolie links neben dem Balken für den Mittellandkanal, um einen Textrahmen zu erzeugen.
• Gib das Wort „Mittellandkanal“ ein.

Wir werden jetzt das Etikett so platzieren, dass beim Duplizieren die vier weiteren Etikette gleich die richtige Position erhalten. Der rechte obere Eckpunkt des Etiketts soll genau 1,00 cm vom linken oberen Eckpunkt des Kanals entfernt sein:

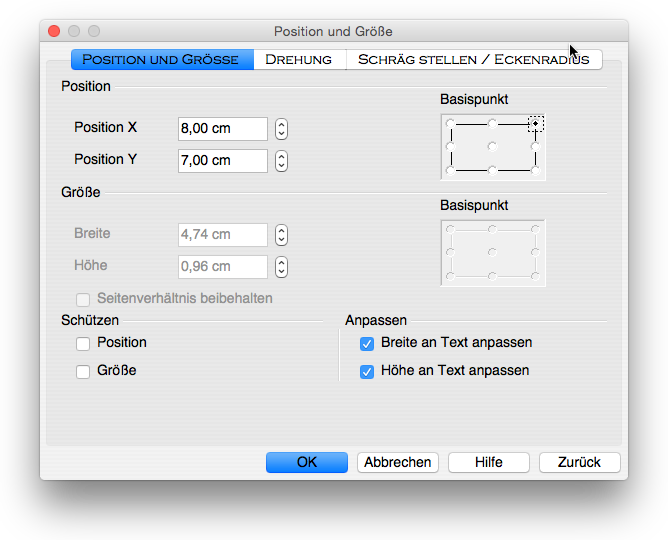

• Erteile den Menübefehl Format : Position und Größe ....

• Verändere die Einstellungen so, wie es das vorangehende Bildschirmfoto anzeigt:
  • «Basispunkt» : «Rechts Oben»
  • «Position X» : «8,00 cm»
  • «Position Y» : «7,00 cm»
• Klicke auf den Knopf «OK», um die Einstellung anzuwenden und das Dialogfenster zu schließen.

Du hast jetzt zum ersten Mal davon profitiert, dass dir OpenOffice für jedes Objekt neun verschiedene Basispunkte anbietet, wenn du ihre Position festlegen willst. Du wirst diese Möglichkeit in diesem Baustein noch ein weiteres Mal ausnutzen.

Nun kannst du das Etikett vervielfältigen:

• Wähle den Menübefehl Bearbeiten : Duplizieren ... aus.
• Es erscheint das bekannte Dialogfenster, das wir hier nicht noch einmal abbilden; stelle folgende Werte ein:
  • «Anzahl an Kopien» : «4»
  • «Verschiebung X» : «0,00 cm»
  • «Verschiebung Y» : «2,00 cm»
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Alle fünf Etiketten sind erzeugt; du musst jetzt nur noch die Inschriften der Duplikate abändern:

• Klicke in das erste Duplikat, das erzeugt hast.
• Bewege die Einfügemarke zwischen die Zeichenfolgen „Mittelland“ und „kanal“.
• Lösche nun mit der Rückschritttaste die linke Zeichenfolge „Mittelland“ ...

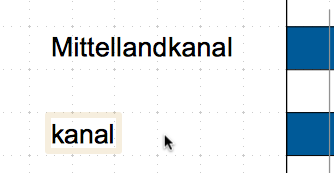

O, weh! Wer hätte das gedacht! Das Etikett passt sich zwar fortlaufend der Verkürzung des Textes an, aber leider bleibt die linke und nicht die rechte Kante auf der Zeichenfolie fixiert.


Das liegt an der Textverankerung! Der Text ist in den Textfeldern standardmäßig am linken oberen Ankerpunkt verankert. Wenn wir das ändern, könnte sich das Textfeld so verhalten, wie wir es wünschen.

Zunächst machen wir die Änderung der Inschrift rückgängig:

• Lass das Wort „kanal“, wie es ist und klicke einmal auf die freie Zeichenfläche, um das Textfeld zu deaktivieren.
• Wähle den Menübefehl Bearbeiten : Rückgängig: Text von Textrahmen 'Mittella ...' editieren ⌘Z aus.

Hinweis: In der Regel lässt sich die letzte Aktion immer mit dem Befehl Bearbeiten : Rückgängig: ... ⌘Z rückgängig machen.

• Wähle nun alle fünf Textfelder mit dem Umschalt-Klick-Verfahren oder einem Auswahlrahmen aus.
• Erteile den Menübefehl Format : Text ....

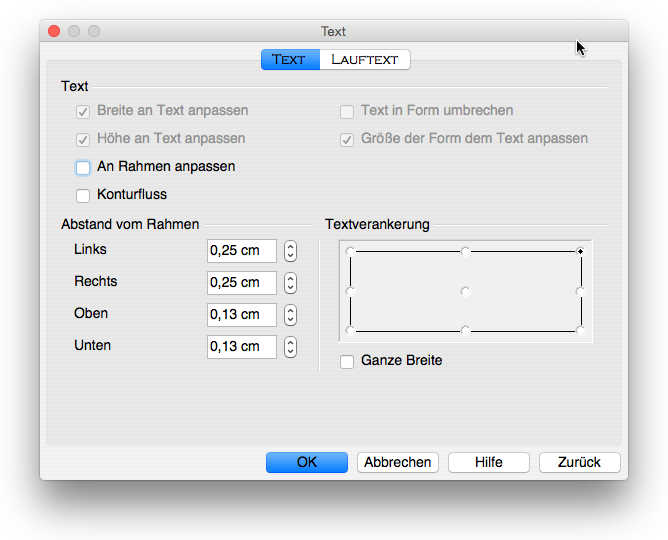

Es erscheint das folgende Dialogfenster:

• Verändere die «Textverankerung» von «Oben Links» auf «Oben Rechts».
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.
• Ändere nun erneut die Inschrift des zweiten Textfeldes (von oben) von „Mittellandkanal“ auf „Nord-Ostsee-Kanal“ ab.

Na, also! Gewusst wie!

• Korrigiere selbständig die übrigen drei Inschriften.

• Speichere die Veränderungen, die du an deinem Zeichnungsdokument vorgenommen hast.
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

Auch dieses Zwischenergebnis stellen wir dir zur Verfügung.

	Etiketten für die Kanallängen anfertigen und exakt positionieren

Bei der Anfertigung der Etiketten für die Kanallängen gehen wir genauso wie bei der Anfertigung der Etiketten für die Kanalnamen vor: Wir erzeugen ein Musteretikett, vervielfältigen dieses und ändern dann die Duplikate geeignet ab.

• Klicke einmal auf die freie Zeichenfolie, um alle Objekte zu deaktivieren.
• Aktiviere nun in der Symbolleiste «Zeichnen» erneut das Werkzeug «Text» (Blaues T).

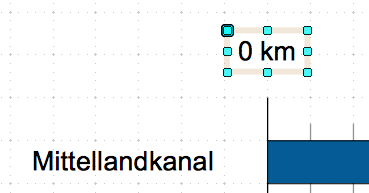

• Klicke auf die freie Zeichenfläche oberhalb der ersten Rasterlinie, um einen Textrahmen zu erzeugen.
• Gib die Inschrift „0 km“ ein.

Damit haben wir ein Musteretikett erzeugt. Bevor wir es vervielfältigen, denken wir aber rechtzeitig daran, die Textverankerung geeignet einzustellen. Dieses Mal sollen die Duplikate nicht die Position ihrer rechten Kante, sondern die Position ihrer Mitte nicht verlieren!

• Klicke einmal mit dem Auswahlpfeil auf den Rand des Textfeldes , um es in den Zustand «Aktiviert zur Größenänderung» zu bringen.
• Erteile den Menübefehl Format : Text ....
• Wähle den Textankerpunkt «Oben Mitte» aus.

Nun positionieren wir das Musteretikett:

• Erteile den Menübefehl Format : Position und Größe ....
• Verändere die Einstellungen so, dass das Textfeld mittig über der ersten Rasterlinie sitzt:
  • «Basispunkt» : «Unten Mitte»
  • «Position X» : «9,00 cm»
  • «Position Y» : «5,40 cm»
• Klicke auf den Knopf «OK», um die Einstellung anzuwenden und das Dialogfenster zu schließen.

Nun kannst du die weiteren Etiketten in bewährter Manier durch Duplizieren und Abändern erzeugen.

• Stelle sicher, dass das erste Längenetikett noch aktiv ist.
• Erteile dann den Menübefehl Bearbeiten : Duplizieren ....
• Es erscheint das bekannte Dialogfenster, das wir hier nicht noch einmal abbilden; stelle folgende Werte ein:
  • «Anzahl an Kopien» : «3»
  • «Verschiebung X» : «5,00 cm»
  • «Verschiebung Y» : «0,00 cm»
• Klicke auf den Knopf «OK», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Ändere nun die Inschriften der Etiketten passend ab. Weil du die Textverankerung mittig gewählt hast, behalten die Etiketten auch beim Ändern der Inschrift ihre Position exakt über den Rasterlinien!

• Speichere die vorgenommenen Änderungen.
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

Die Verknüpfung auf der rechten Seite liefert dir ein letztes Zwischenergebnis.

	Diagrammtitel und Diagrammhintergrund herstellen

Zum Diagrammtitel sagen wir nicht mehr viel: Es ist ein Textfeld mit folgenden Eigenschaften:

• Inschrift: „Längen wichtiger Kanäle in Deutschland“
• «Position X» : Zentriert auf der Folie
• «Position Y» : «2,00 cm» (bezogen auf einen oberen Basispunkt)

Nachdem du den Diagrammtitel selbständig hergestellt hast, musst du nur noch den Diagrammhintergrund anfertigen. Es handelt sich dabei um ein Rechteck mit folgenden Eigenschaften:

• «Breite» : «26,00 cm»
• «Höhe» : «17,00 cm»
• Füllfarbe : «Grau 1»
• Linienbreite : «0,03 cm»
• Linienfarbe : «Grau 6»

So gehst du vor:

• Ziehe mit dem Werkzeug «Rechteck» ein Rechteck auf
• Gib diesem Rechteck mit dem Menü-Befehl Format : Position und Größe ... die korrekten Abmessungen.
• Wähle in der Farbleiste die korrekte Füllfarbe aus.
• Bewege es mit Hilfe der Auswahlpalette «Anordnung» in den Hintergrund.

• Speichere die vorgenommenen Änderungen.
  • Mac-Befehl: Datei : Speichern ⌘S
  • Windows-Befehl: Datei : Speichern Strg+S

Und hier ist das Endergebnis unserer Bemühungen.

	Grafikdatei exportieren und probeweise benutzen

Eigentlich bist du schon fertig. Du hast das Balkendiagramm mit allen Bestandteilen erzeugt und könntest daher zufrieden sein. Aber wie kannst du dieses Balkendiagramm in irgendeinem anderen Dokument verwenden?

In Textdokumente, die mit OpenOffice Writer angefertigt werden, könnte die Grafik durch Kopieren und Einfügen direkt importiert werden. In anderen Applikationen ist das nicht so ohne Weiteres möglich. Diese können aber in der Regel Grafikdateien importieren. Und deswegen stellen wir jetzt aus deiner OpenOffice-Zeichnung eine Grafikdatei her.

• Klicke einmal auf die freie Zeichenfolie, um sicher zu sein, dass alle Objekte deaktiviert sind.
• Erteile dann den Menü-Befehl Bearbeiten : Alles auswählen ⌘A.
• Erteile dann den Menü-Befehl Datei : Exportieren ....

Es erscheint ein Dialogfenster, das dem Dialogfenster «Sichern» oder «Speichern» sehr ähnelt. Wir haben es hier in der verkleinerten Form abgebildet, die man erhält, wenn man auf das kleine schwarze Dreieck neben dem Dateinamen klickt (Linke Abbildung)

• Belasse es bei dem Vorschlag für den Dateinamen „kanaele“.
• Sorge dafür, dass als Speicherort der Schreibtisch ausgewählt ist.
• Aktiviere die Option «Selektion», damit nur die ausgewählten Objekte und nicht die gesamte OpenOffice-Seite exportiert wird.
• Wähle dann aus dem Aufklapp-Menü den Dateityp PNG - Portable Network Graphic (.png) aus (siehe rechte Abbildung).
• Klicke auf den Knopf «Sichern» bzw. «Speichern», um die Einstellungen anzuwenden und das Dialogfenster zu schließen.

Offenbar gibt es viele verschiedene Dateitypen, die OpenOffice erzeugen kann. Besonders gebräuchlich sind «JPEG» für Fotos und «PNG» für Grafiken.

Es erscheint die folgende Abfrage, die sich auf die Qualität des Exports bezieht. Du kannst sie einfach mit einem Klick auf den Knopf «OK» beantworten:

Willst du einmal ausprobieren, wozu die Grafikdatei nutze ist? Dann tue das Folgende.

• Erteile den Menü-Befehl Datei : Neu : Textdokument, um ein neues Textdokument zu erzeugen.
• Erteile den Menü-Befehl Einfügen : Bild : Aus Datei ....
• Es erscheint ein dir bekanntes Dialogfenster; wähle mit ihm die Datei «kanaele.png» auf dem Schreibtisch aus.
• Klicke auf den Knopf «Öffnen», um die Aktion auszuführen und das Dialogfenster zu schließen.

Na, was sagst du dazu? Du kannst nach diesem Test das Textdokument schließen, ohne es zu speichern.

	Arbeit abschließen

Du hast nun den Baustein komplett bearbeitet und kannst daher deine Arbeit abschließen.

• Beende OpenOffice.
  • Mac-Befehl: Datei : Beenden ⌘Q
  • Windows-Befehl: Datei : Beenden Strg+Q

Das fertige Zeichnungsdokument liegt zur Zeit zusammen mit der exportierten Grafikdatei auf dem Schreibtisch deines Rechners; dort sollten die beiden Dateien nicht liegenbleiben.

• Lege im ITG-Ordner auf deinem USB-Stift (auf deinem häuslichen Rechner) einen neuen Baustein-Ordner mit dem Namen „4-3-kanaele“ an.
• Kopiere das vollständig bearbeitete Zeichnungsdokument sowie die exportierte Grafikdatei vom Schreibtisch in den neuen Baustein-Ordner.
• Lösche die Dateien, die auf dem Schreibtisch verblieben ist.

Das war's für heute. Bis zum nächsten Mal!
