Baustein 4.3

Sitzplan



../res/aoo-zeichnung.png
  • Objekte von einer Folie auf eine andere übertragen
  • Objekte vervielfältigen
  • Objekte fixieren
  • Objekte ausrichten
    • Objekte an der Zeichenfolie ausrichten
    • Mehrere Objekte aneinander ausrichten
  • Objekte mit einer Inschrift versehen und farblich gestalten

../res/unten.png Hallo!
../res/unten.png Zeichnungsdokument laden und speichern ../res/aoo-odg.png
../res/unten.png Daten sichten und angleichen ../res/aoo-odg.png
../res/unten.png Tische für den Sitzplan erzeugen ../res/aoo-odg.png
../res/unten.png Sitzplätze vergeben ../res/aoo-odg.png
../res/unten.png Bilder fixieren
../res/unten.png Namen exakt ausrichten ../res/aoo-odg.png
../res/unten.png Titeletikett und Quellenangabe einfügen
../res/unten.png Arbeit abschließen


Voraussetzung für die Bearbeitung dieses Bausteins


../res/oben.png Hallo!

res/01-pokal.jpg
In diesem Baustein wirst du anhand der Herstellung eines Sitzplans das Ausrichten von Objekten in der Zeichenumgebung OpenOffice «Draw» üben; du wirst über die Leistungsfähigkeit der Werk­zeuge staunen, die dir «Draw» zur Verfügung stellt.

Die Beschreibung des Bausteins hätten wir mit Hilfe der Namen und Bilder einer echten Klasse verfassen können. Vermutlich würden sich aber dann einige der genannten und abgebildeten Schüler über die Veröffentlichung ihres Namens und ihres Portraits mit Recht beschweren. Und die geltenden Datenschutzbestimmungen verlangen von uns, dass wir eine Ablehnung der Veröffentlichung von Daten vorbehaltlos respektieren!

Aus diesem Grund verwenden wir als Arbeitsmaterial die Namen und Portraits der deutschen Fußball-Nationalmannschaft, die im Jahr 2014 den Titel bei der Fußballweltmeisterschaft in Brasilien gewonnen hat. Die Namen und Bilder dieser Personen sind im Internet millionenfach vorhanden. Sie werden sich sicher nicht beschweren, wenn ihre Namen und Bilder für einen guten Unterrichtszweck verwendet werden. Die Daten haben wir von der Webseite http://www.weltfussball.de/teams/deutschland-team/wm-2014-in-brasilien/2/ geladen.

Weltmeisterschaft 2014? Warum nicht ein anderes jüngeres Jahr? Na ja, es muss ja auch noch ein Anreiz für deine eigenständige Arbeit bleiben, oder?

Wir stellen uns nun vor, die Mannschaft hätte vor der Abreise nach Brasilien in einem EDV-Raum deiner Schule von Joachim Löw eine Stunde lang Unterricht über moderne Fußballtaktik erhalten. Deine Aufgabe wäre es gewesen, einen Sitzplan für die Durchführung dieser Theorie-Stunde anzufertigen. Alles klar?

Wenn du nach Bearbeitung dieses Bausteins viel gelernt haben wirst, kannst du ja deine frisch erworbenen Kenntnisse bei der Herstellung eines Sitzplans für deine Klasse anwenden. Wenn alle Klassenkameraden einverstanden sind, kann dir dein Klassenlehrer für diesen Zweck ihre Portraits in niedriger Auflösung zur Verfügung stellen. Ihr könnt euch auch in eurer Klasse für eine nette Arbeitsteilung absprechen: Eine Gruppe fertigt einen Sitzplan für den Klassenraum, eine andere für den Bio-Raum, wieder je eine andere für den Kunstraum und für den Musikraum an ...

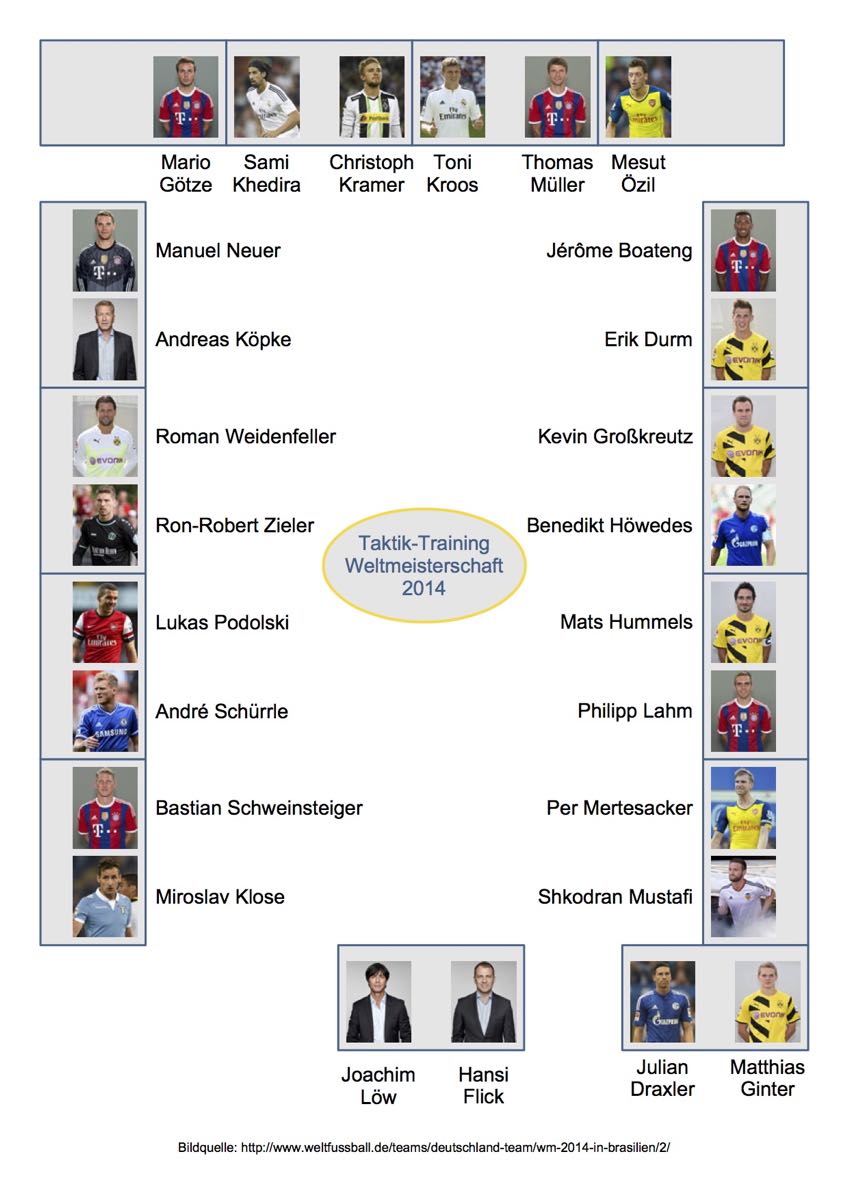

Jetzt zeigen wir dir erst einmal das Arbeitsziel dieses Bausteins:

res/02-arbeitsziel.jpg


Und los geht's!


../res/oben.png Zeichnungsdokument laden und speichern

../res/aoo-odg.png
sitzplan-0.odg
Auf der rechten Seite ist eine Ladeverknüpfung zu dem Zeichnungsdokument angebracht, das die Rohdaten für den Sitzplan enthält.


../res/oben.png Daten sichten und angleichen

Der Doppelklick sorgt dafür, dass Apache OpenOffice startet und den Inhalt des Dokuments «sitzplan-0.odg» in einem Fenster anzeigt.

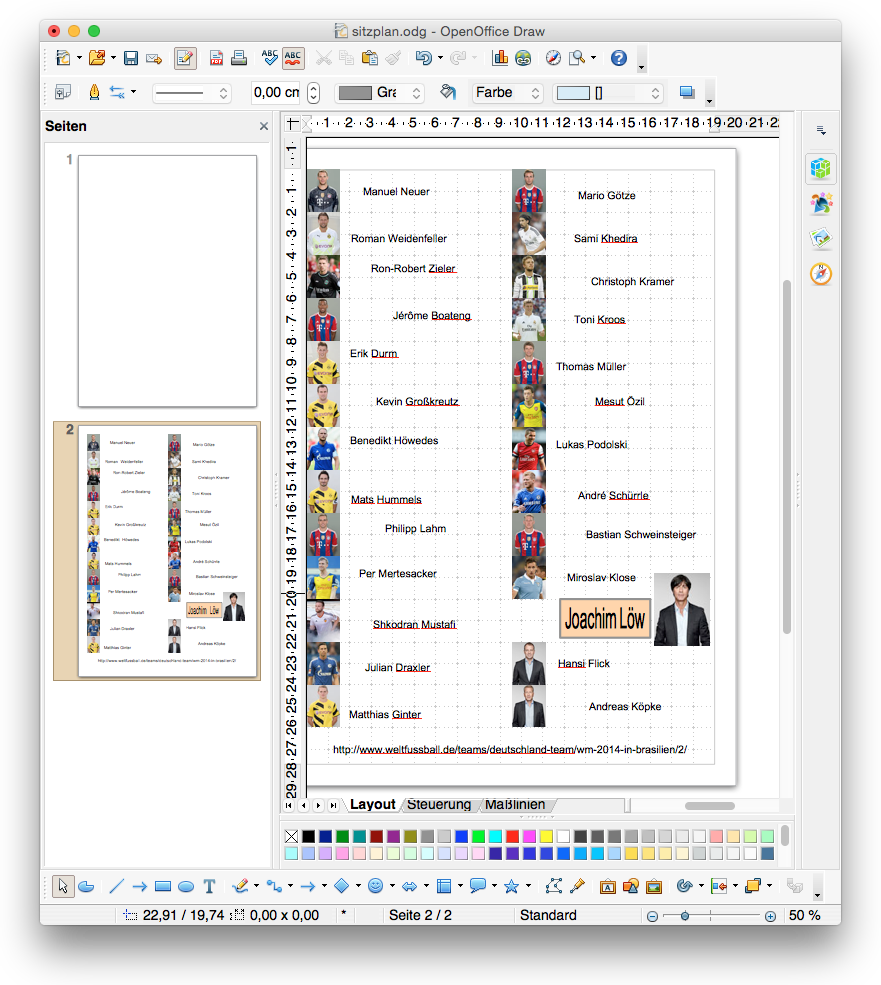

Du erkennst anhand der «Seitenleiste» auf der linken Seite des Fensters, dass das Zeichnungsdokument zwei Folien enthält, eine leere, in der der Sitzplan entstehen soll, und eine „volle“, die die Daten für den Sitzplan enthält. Falls OpenOffice dir die «Seitenleiste» nicht anzeigen sollte, kannst du sie mit dem Menü-Befehl Ansicht : Seitenleiste sichtbar machen.

res/03-datenvorrat.png

Für jedes Team-Mitglied steht dir ein gleich großes Foto zur Verfügung. Diese Fotos können einzeln oder in Gruppen (Auswahlrahmen!) markiert, kopiert und in die obere Folie eingefügt werden. Warte einen Moment mit der Ausführung. Wir kommen gleich dazu.

Außerdem steht dir für jedes Team-Mitglied ein Textfeld zur Verfügung, das seinen Namenszug enthält. Auch diese Textfelder können einzeln oder in Gruppen (Auswahlrahmen!) markiert, kopiert und in die obere Folie eingefügt werden. Warte auch hier einen Moment mit der Ausführung. Wir kommen gleich dazu.

Wie du siehst tanzen das Foto und das Textfeld des Bundestrainers aus der Reihe. Absichtlich. Um dir zu zeigen, welche Formatierungsarbeit wir schon für dich geleistet haben! Denn die anderen Fotos sind alle gleich groß, und die anderen Textfelder sind alle gleich beschaffen.

Wir möchten, dass du in einem ersten Schritt die Daten von Joachim Löw an die Daten der übrigen Team-Mitglieder angleichst:

Jetzt hat das Foto von Joachim Löw die gleiche Größe wie alle anderen. Du solltest es auch gleich an die richtige Stelle bewegen:


Jetzt passen wir auch noch das Textfeld von Joachim Löw an die anderen Textfelder an. Wie du siehst, hat es einen größeren Rahmen, und der Text ist genau an diesen größeren Rahmen angepasst. Die Anpassung des Textes liegt an einer Einstellung, die wir jetzt rückgangig machen:

res/4a-text.pngres/4b-text.png

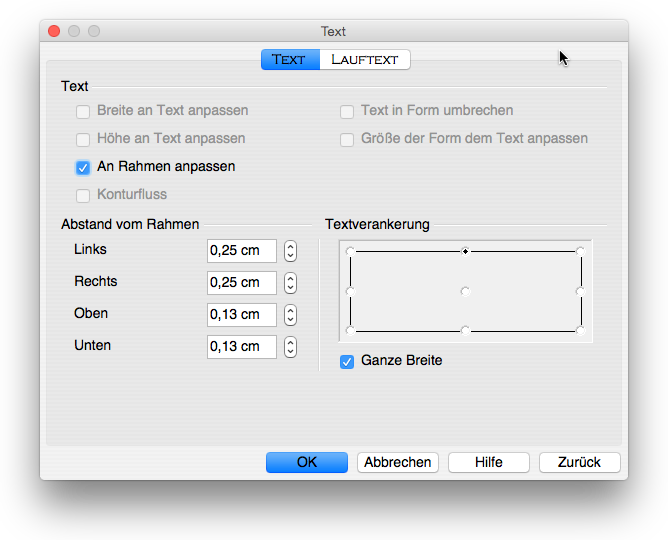

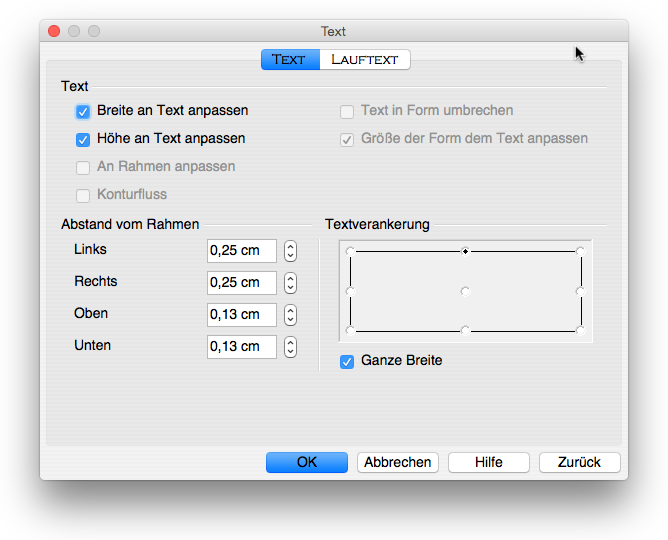

Das linke Bildschirmfoto zeigt die Einstellung von Joachim Löws Textfeld. Siehst du, dass die Option «An Rahmen anpassen» aktiviert ist?
Leider ist das Ergebnis nicht ganz so, wie wir uns das vorgestellt haben. Die Schrift hat nun zwar die Größe angenommen, die auch den anderen Textfeldern zu eigen ist, aber das Textfeld hat sich nicht in der Größe an den Text angepasst. Diese Anpassung musst du selbst mit der Maus vornehmen:
res/05-groesse-anpassen.png
Abschließend ändern wir noch Rand und Füllung:

../res/aoo-odg.png
sitzplan-1.odg
Falls du mit der Korrektur der Rohdaten nicht klar gekommen sein solltest, kannst du ersatzweise mit Hilfe der Verknüpfung auf der rechten Seite die korrigierten Rohdaten auf den Schreibtisch laden.




../res/oben.png Tische für den Sitzplan erzeugen

Die Tische für den Sitzplan sind schnell hergestellt; offensichtlich handelt es sich ja nur um gleich große Rechtecke, die aneinander gelegt werden.
Damit ist das Tischrechteck provisorisch hergestellt. Jetzt geben wir ihm die richtige Position und Größe
Nun erzeugst du drei Duplikate, um die Tischreihe an der oberen Wand (Rückwand) des EDV-Raums zu vervollständigen:

res/06-tische.png

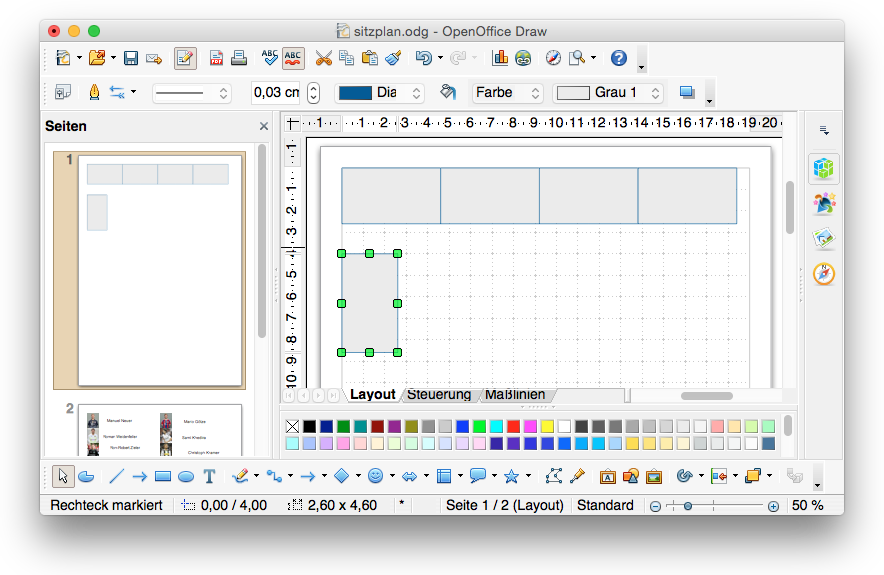

Das Bildschirmfoto zeigt, wie du weiter vorgehen kannst:

Durch den letzten Vervielfältigungsvorgang hast du die Tische auf der linken Wand (Türwand) des EDV-Raums hergestellt. Diese komplette Reihe kann in einem Zug dupliziert und an der rechten Wand (Fensterwand) positioniert werden:

Nach dem Duplizieren ist die gesamte duplizierte Tischreihe aktiv; beachte die grünen Aktivpunkte.

Wie du siehst, verschiebst du nicht nur den obersten Tisch, sondern die ganze duplizierte Reihe.

Die Tische stehen an ihrem Platz; jetzt fehlen nur noch die Menschen!

../res/aoo-odg.png
sitzplan-2.odg
Das bisher erreichte Zwischenergebnis stellen wir dir mit Hilfe der Verknüpfung auf der rechten Seite zur Verfügung.




../res/oben.png Sitzplätze vergeben

Bei der Vergabe der Sitzplätze solltest du in mehreren Durchgängen die folgende zweckmäßige Verfahrensweise wählen; lies aber vor der ersten Anwendung den angefügten wichtigen Hinweis.
  1. Aktiviere die zweite Folie, die die Daten enthält.
  2. Wähle auf dieser Folie einen Block von fünf bis sechs Fotos und die zugehörigen Namen aus (Auswahlrahmen!).
  3. Kopiere die ausgewählten Objekte mit dem Menübefehl Bearbeiten : Kopieren ⌘C.
  4. Aktiviere die erste Folie.
  5. Klicke einmal in die erste Folie hinein.
  6. Füge die kopierten Objekte mit dem Befehl Bearbeiten : Einfügen ⌘V ein.

Wichtiger Hinweis

So, jetzt kann es losgehen:
Weil die Bilder Abmessungen bekommen haben, die sich exakt in das 2-mm-Raster einpassen, solltest du sie mit der Maus auf die Tische bewegen; sie schnappen dort wunderbar in das Raster ein. So ist es ein Kinderspiel dafür zu sorgen, dass die Bilder immer exakt 2 mm von der Tischkante entfernt sind. Jetzt müsste dir auch klar werden, warum wir für die Tische die gegebene Größe gewählt haben, oder?
res/07-ungefaehre-position.png

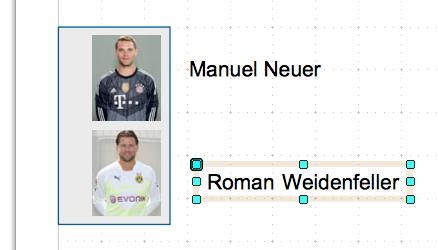

In dem Bildschirmfoto ist deutlich zu erkennen, dass wir uns keine besondere Mühe bei der Ausrichtung der Textfelder geben. Das Textfeld von Manuel Neuer ist bezogen auf das Foto zu weit oben, das von Roman Weidenfeller zu weit unten angeordnet. Außerdem sind die beiden Textfelder nicht linksbündig ausgerichtet. Wie gesagt, um diese Dinge kümmern wir uns in dem nächsten Abschnitt.
Offensichtlich gibt es noch ein kleines Problem zu lösen: Bei den Tischen an der Wand- und der Tafelseite passen die Namen nicht in der gegebenen Form nebeneinander. Gehe so vor, um in den Textfeldern einen Zeilenumbruch zwischen Vor- und Nachnamen zu erzeugen:

res/08a-umbrechen.png res/08b-umbrechen.png res/08c-umbrechen.png res/08d-umbrechen.png
Leerzeichen gelöscht
Zeilenumbruch eingefügt
Zentriert Zusammengeschoben
Nach dieser Umformatierung kannst du die Textfelder mit den Pfeiltasten in die ungefähr richtige Position bringen.


../res/aoo-odg.png
sitzplan-3.odg
Auch dieses Zwischenergebnis stellen wir dir mit Hilfe der Verknüpfung auf der rechten Seite zur Verfügung.





../res/oben.png Bilder fixieren

res/09-ausrichtung-palette.pngWir beschäftigen uns nun mit dem Hauptthema dieses Bausteins, dem exakten Ausrichten von Objekten. Hierfür ist die Palette «Ausrichtung», die wir im vorangehenden Baustein bereits einmal genutzt haben von zentraler Bedeutung. Für ihre Verwendung musst du Folgendes wissen:
Offensichtlich sprechen die sechs Symbole der Schaltflächen für sich. Für dich ist in diesem Baustein der letzte Fall bedeutsam: Du willst ja noch die Namen aneinander und an den Bildern ausrichten.

Hier gibt es aber noch ein Problem zu beachten: Wenn du ein Bild und einen Namen aneinander ausrichtest, möchtest du vermeiden, dass sich das Bild bewegt. Aus diesem Grund musst du als erstes die Positionen der Bilder fixieren (von lateinisch „fixus“: „fest stehend“):
Der Auswahlrahmen aktiviert nur die Objekte, die sich mit ihrem eigenen Aktivrechteck vollständig innerhalb des Rahmens befinden. Das erleichtert die Aktion erheblich, weil du keine Sorge haben musst, dass Tische und Namen versehentlich in die Auswahl eingeschlossen werden. Im folgenden Bildschirmfoto sind in der dargestellten Auswahl nur die Fotos von Manuel Neuer und Roman Weidenfeller eingeschlossen. Weder der Tisch der beiden Torwarte noch ihre Namen werden erfasst, weil sie nicht vollständig in dem Auswahlrahmen enthalten sind.

res/10a-auswahlrahmen.png

Die Aktion, die du für die Bilder auf der Türwand vorgenommen hast, kannst du nun selbständig für die übrigen Bilder wiederholen. Übrigens, wenn es mit dem Aufziehen des Auswahlrahmens an irgendeiner Stelle schwierig sein sollte, kannst du dir bei der Mehrfachauswahl auch immer mit dem Umschalt-Klick-Verfahren helfen:

Wir gehen nun davon aus, dass du die Positionen aller Bilder erfolgreich fixiert hast.


../res/oben.png Namen exakt ausrichten

Wir beginnen mit dem Ausrichten der Namen wieder auf der linken Türwand.
res/11a-linksbuendig.png Alle Textfelder sind mit einem Schlag linksbündig ausgerichtet, ohne dass sich ihre vertikale Position verändert hat. Nun sorgen wir sogleich dafür, dass die linken Kanten der Textfelder sich direkt an die Tische anschließen:

res/11b-linke-kanten.png

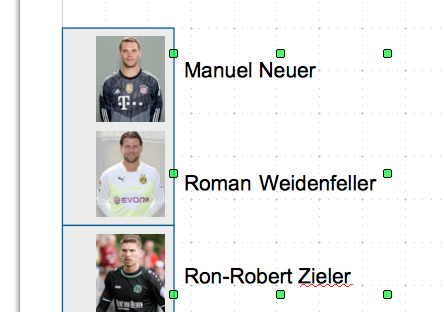

Perfekt! Alle Textfelder berühren nun mit ihren linken Kanten die Tische (Das Bildschirmfoto zeigt nur die oberen drei Textfelder).

Bisher haben wir von der Fixierung der Bilder noch keinen Gebrauch gemacht. Das wird aber jetzt wichtig, wenn wir jedes einzelne Textfeld an dem zugehörigen Bild ausrichten:

res/12b-mitte.png res/12c-mitte.png

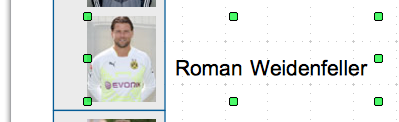

nicht ausgerichtet
vertikal mittig ausgerichtet

res/12a-mitte.png
Ist noch etwas zu erklären, was das Ausrichten der Textfelder anbelangt? Eigentlich nicht. Oder vielleicht doch:


../res/aoo-odg.png
sitzplan-4.odg
Mit Hilfe der Verknüpfung auf der rechten Seite stellen wir dir das letzte Zwischenergebnis zur Verfügung.





../res/oben.png Titeletikett und Quellenangabe einfügen

Dein Sitzplan ist fast fertig. Es fehlen nur noch in der Mitte der Titel und am unteren Rand die Quellenangabe.

Die Quellenangabe ist schnell erzeugt:

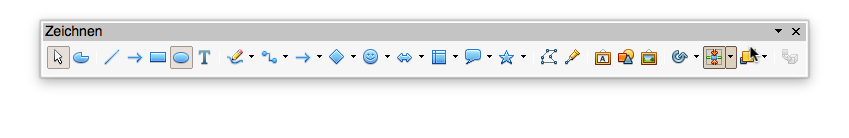

Es folgt die Gestaltung des Titeletiketts.
res/13-ellipse.png
Das Titeletikett ist damit bereits provisorisch fertig gestellt. Im nächsten Schritt legen wir Position und Größe fest.

res/14a-titel.png res/14b-titel.png res/14c-titel.png
Provisorisch erstellt
Position und Größe festgelegt
Farbig gestaltet


Abschließend verändern wir die farbige Gestaltung des Titeletiketts:
Die ersten drei Veränderungen kannst du selbständig vornehmen. So veränderst du die Schriftfarbe:
Du siehst: Es kommt darauf an, was aktiv (markiert) ist, wenn man in die Farbleiste klickt!



../res/oben.png Arbeit abschließen

Du hast nun den Baustein komplett bearbeitet und kannst daher deine Arbeit abschließen. Falls du vorher noch die 2. Folie in deinem Zeichnungsdokument entfernen möchtest, ist das schnell geschehen:

Das fertige Dokument liegt zur Zeit auf dem Schreibtisch deines Rechners; dort sollte es nicht liegenbleiben.
Das war's für heute. Bis zum nächsten Mal!
